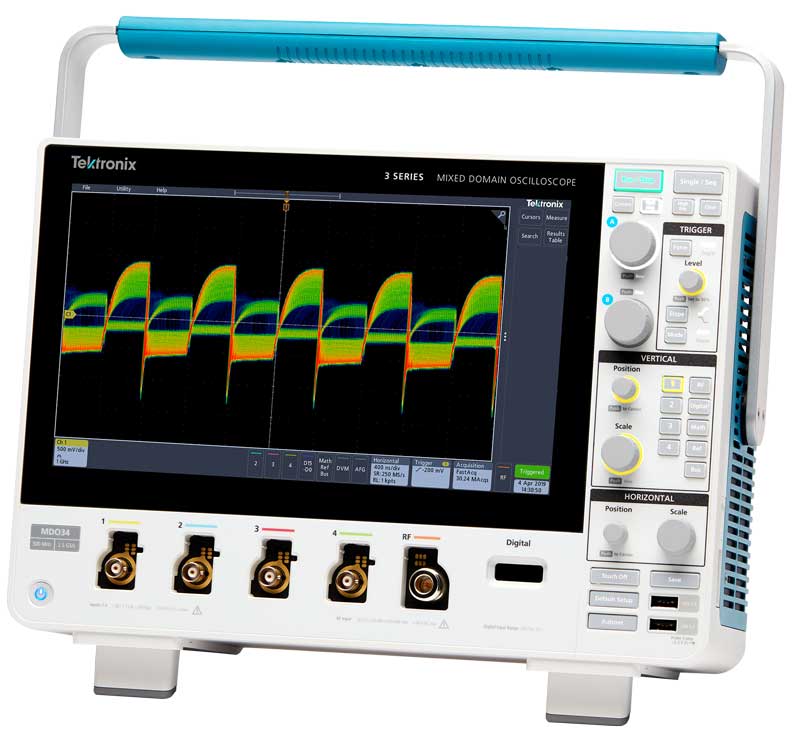

泰克（Tektronix）3系列示波器作為高性能測量設備，具備強大的高級觸發功能，能夠精準捕獲復雜信號，提升測試效率與準確性。正確設置高級觸發模式，是實現穩定波形顯示和精確分析的關鍵。

一、高級觸發模式設置

3系列示波器支持多種高級觸發類型，如邊沿觸發、脈寬觸發、邏輯觸發、建立/保持時間觸發、串行總線觸發（I2C、SPI、UART等）等。設置步驟如下：

1. 選擇觸發類型：按下“Trigger"按鈕，進入觸發菜單，根據信號特性選擇合適的觸發模式。例如，分析數字信號時可選用“脈寬觸發"捕獲異常脈沖，或使用“串行觸發"解碼通信數據。

2. 設定觸發電平與邊沿：通過旋鈕調節觸發電平，確保其處于信號有效電平范圍內。選擇上升沿、下降沿或雙邊沿觸發，以匹配信號變化特征。

3. 配置高級條件：在脈寬觸發中設定時間閾值，如觸發寬度小于100ns的窄脈沖；在邏輯觸發中設置多通道邏輯組合條件。

4. 調整觸發位置與延遲：利用觸發延遲功能，將感興趣信號段置于屏幕中心，便于觀察前后沿細節。

5. 啟用觸發濾波：在噪聲環境中，開啟觸發耦合濾波（如高頻抑制、噪聲抑制），避免誤觸發。

二、常見故障診斷與處理

1. 波形無法穩定顯示

檢查觸發源是否與當前通道一致，避免信源錯配。

手動調節LEVEL旋鈕，確認觸發電平設置合理。

嘗試“AUTO"觸發模式，觀察是否能自動同步。

若仍不穩定，檢查信號是否受到干擾，調整時基避免假波。

2. 觸發功能失效或無響應

確認觸發模式是否設置正確，如誤設為“正常"模式而無觸發信號時將不顯示波形，可切換至“自動"模式恢復掃描。

檢查探頭連接與接地，接觸不良會導致觸發信號丟失。

若使用外部觸發，確認外觸發輸入信號正常，觸發源選擇為“EXT"。

3. 屏幕顯示異?；蛴|摸失靈

若觸摸屏無響應，首先確認是否啟用TouchLock功能，按前面板按鈕解除鎖定。

清潔屏幕與手指，避免油污影響電容感應。

檢查設備是否靠近強磁場，如變壓器或電機，應遠離干擾源。

4. 無光跡或掃描線異常

若指示燈亮但無光跡，檢查輝度設置，嘗試短接Y輸出插座判斷放大器狀態。

掃描線出現“調輝"（明暗交替），可能因消隱電路電容斷路或示波管老化，需專業檢修或更換部件。

綜上，泰克3系列示波器的高級觸發設置需結合信號特征精細調節，而故障診斷應遵循“由外到內、由簡到繁"的原則。建議定期校準設備，使用原廠探頭，并在復雜故障時聯系專業維修機構，避免自行拆修造成二次損壞。掌握這些技巧，將顯著提升測試可靠性與工作效率。
